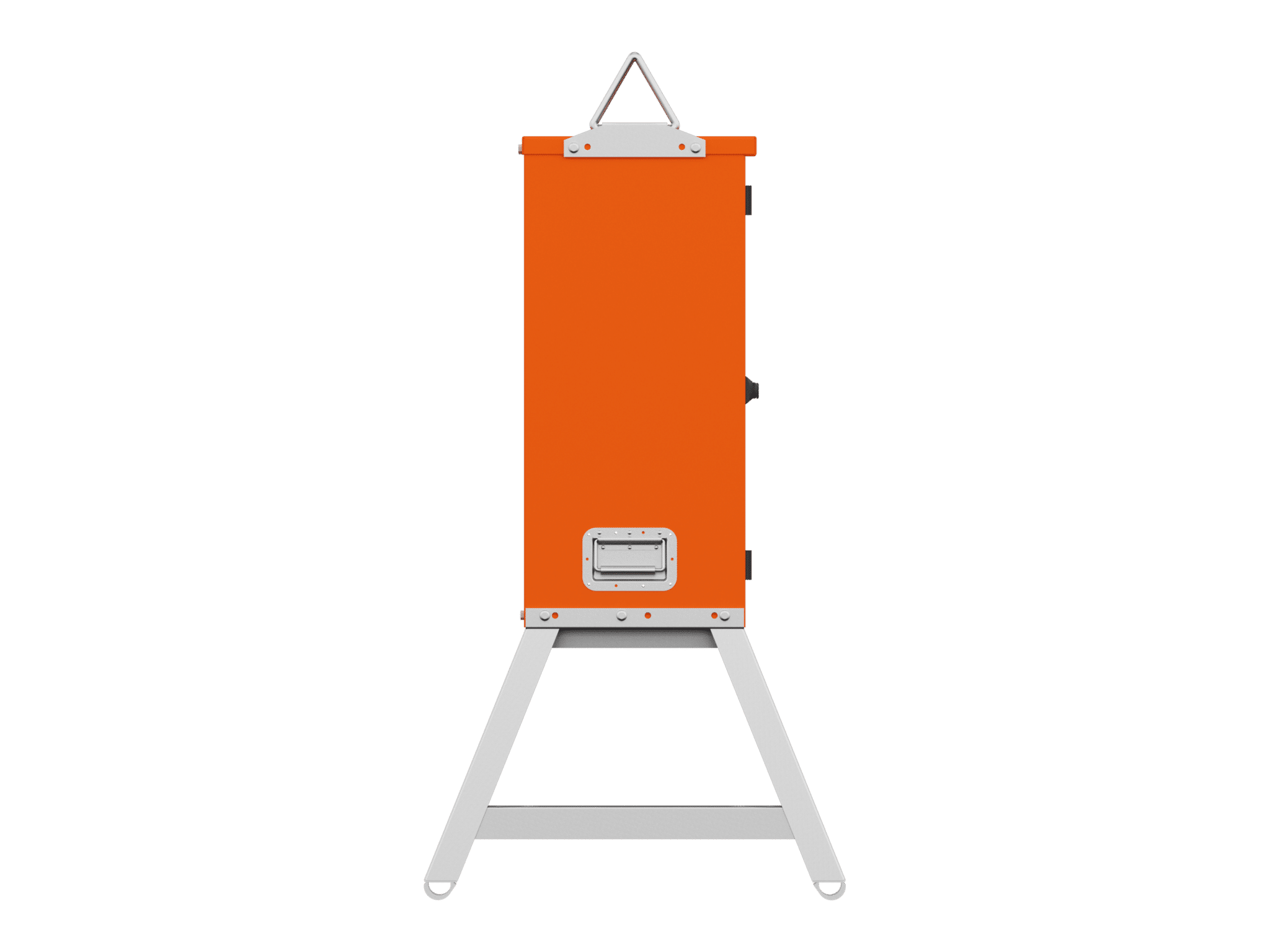

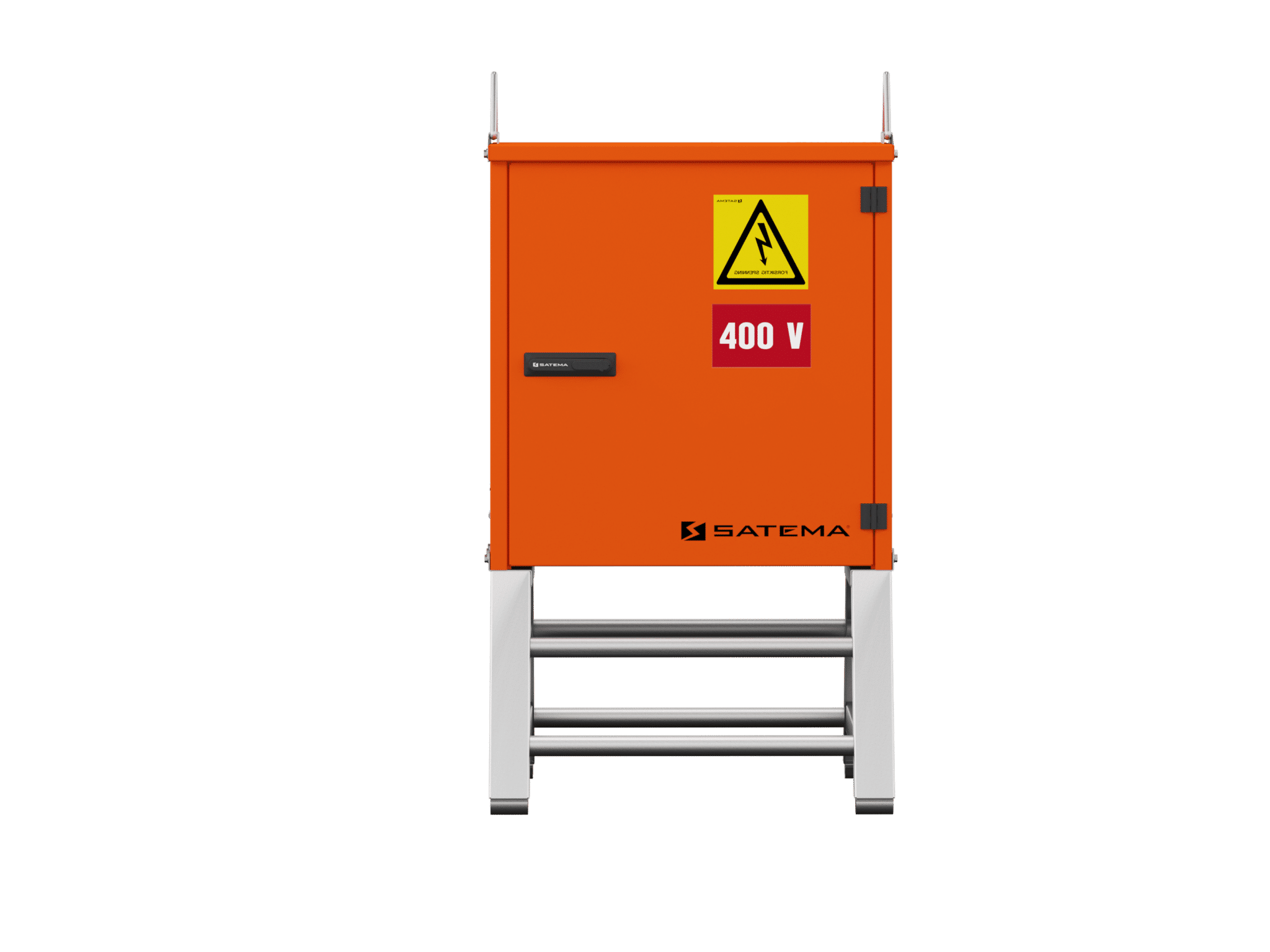

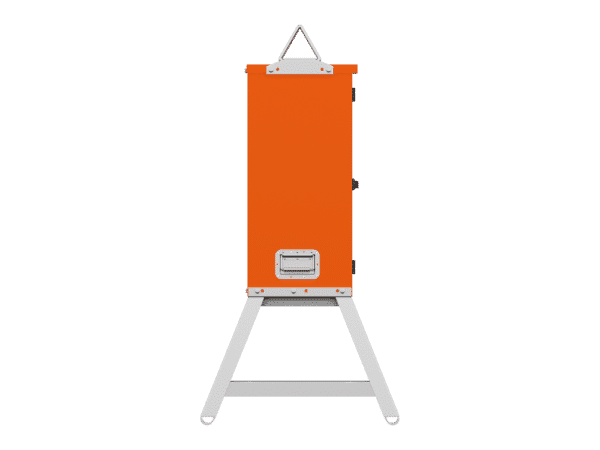

Modulex 250A M250-2

Produktnummer: 70200
Maks strøm
250A
Skinnebredde
700
Modultype(r)
350mm

Liten modulær sentral for maks 2 moduler som kan brukes både 230V og 400V. Den kan bygges ut med målerskap og målertrafoer.

Se alle moduler til Modulex 250A

NB! Stativ medfølger ikke – må bestilles i tillegg.

Be om et tilbud
Kjøp Kjøp Kjøp

Produktinformasjon Beskrivelse

Modulex Byggestrømsentral: Satema`s modulære byggestrømsentraler er konstruert med tanke på TN-S nett. Dette gjør det mulig å benytte moduler både til 230V og 400V i samme type sentral. Sentralen kan benyttes både som hovedsentral, fordelingssentral og undersentral. Via få modultyper vil man dermed kunne dekke alle byggestrøm/provstrøm relaterte oppdrag i begge spenninger. Modulex Byggestrømsentral finnes i 2 varianter. Modulex 250A Opptil 250A og Modulex 800A opptil 800A.

  • Målerskapet er plassert på siden av modulskapet
  • Tilkoblingen går i ferdige flexislanger fra målerskapet til målermodulen
  • Flexislangene tilkobles via hurtigkoblinger i bunnen av modulen, dvs. ingen påvirkning på selve skapet
  • Modulsystemet er oppbygd med tanke på TN-S nett. Dette gjør at systemet kan brukes både til 230V og 400V nett- dette gir en ekstra stor fleksibilitet
  • Modulene sneppes fast i skapet med en unik innfestning på strømskinnene og en lås i overkant på modulen
  • Selv monteringen er gjort på få sekunder
  • Når det er service-arbeid, gjør man modulen strømløs ved å løsne den fra strømskinnene, deretter erstatter man moduen med en ny. Man kan gjøre nødvendige reparasjoner på modulen mens resten av skapet fortsatt er spenningssatt
  • Med Modulex byggestrøm -system unngår man unødvendige og kostbare avbrudd i driften
  • Målerskapet er stort og rommelig for å gjøre tilkoblinger så enkelt som mulig

To moduler (350mm)

KAPASITET:
Max effekt 230V – ca 100kW
Max effekt 400V – ca 185kW

BESTYKNING:
Inntaksmoduler fra 125A til 250A
Effektbrytermoduler fra 160A til 250A
Stikkontaktmoduler fra 16A til 125A

Tilleggsinformasjon Tilleggsinformasjon

Vekt 40 kg
Dimensjoner 68 × 79 × 148 cm
Produkttype

Modulex (MX)

Strøm (A)

250A

Spenning (V)

230V, 400V

Maks effekt (kW)

230V – ca 100kW, 400V – ca 185kW

Maks bredde for moduler (mm)

700

Målerskap

Sidemontert

Antall dører

1

Skap - Høyde (mm)

830

Skap - Dybde (mm)

410

Skap - Bredde (mm)

790

Stativtype

Uten stativ

Stativ - Høyde (mm)

650

Stativ - Dybde (mm)

680

Stativ - Bredde (mm)

790

Kapslingsgrad (IP)

IP 44

Sertifisering(er)

CE

Dokumenter Dokumenter

Datablad Modulex 250A og 800A
Datablad Modulex 250A og 800A
Samsvarserklæring Modulex 250-800A 230 og 400V
Samsvarserklæring Modulex 250-800A 230 og 400V
FDV Modulex 125-800A
FDV Modulex 125-800A
